熱鍍鋅鋼格板鍍鋅層厚度幾個檢測方法

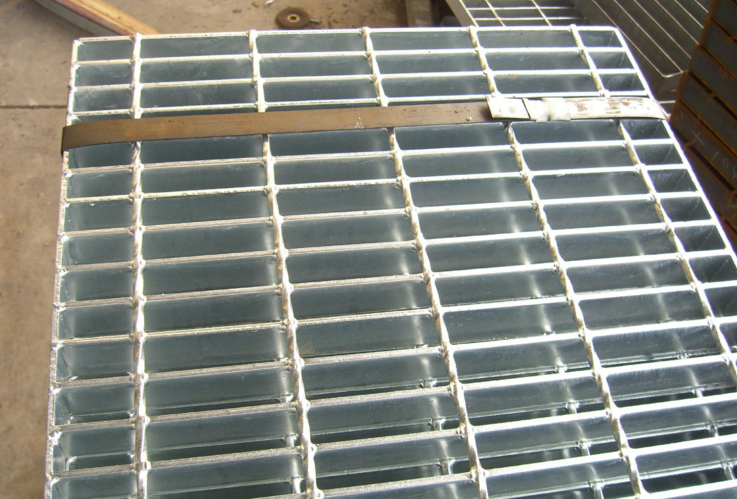

熱鍍鋅鋼格板是指表面經(jīng)過熱鍍鋅處理的鋼格板制品，熱鍍鋅是一種表面防腐蝕處理的方式。其防腐蝕能力非常好，是公認的鋼格板基本處理方式，也是行業(yè)默認處理方式。熱鍍鋅的鋅層厚度是熱鍍鋅鋼格板防腐蝕能力的重要因素，那么熱鍍鋅鋼格板有哪些方法來檢測鋅層厚度吶？

熱鍍鋅鋼格板的鋅層厚度可以采用以下方法測量：

1) 稱量法

按GB/T4956要求進行。按本方法測得的鋼格板鍍鋅層厚度的覆蓋量應按鋅層的密度（7.2克/立方厘米）換算成鍍鋅層的厚度。本方法是破壞性試驗方法。在鋼格板數(shù)量少于10件的情況下，如果稱量法可能牽涉到鋼格板損壞和由此發(fā)生的補救費用令需方不可按受，則需方不應勉強接受稱量法。

2）磁性法

是非破壞性測試方法，按GB/T4956要求進行，測量時，其鋼格板基本測量面應置于能夠為稱量法所選中作為基本測量面的典型區(qū)域內(nèi)。在每個不應小于0.001平米的基本測量面內(nèi)采用磁性法測厚時，應至少取6個測量點測量鋼格板鋅層厚度，其平均值即為該基本測量面的鍍鋅層局部鋅層厚，只要該平均值不低于表2或表3中局部厚度所要求的值，允許鋼格板個別測點上的測量值低于表2或表3中的值，磁性法最適用于在工廠內(nèi)進行現(xiàn)場質(zhì)量控制，由于用該方法測量的每個區(qū)域都特別小，個別測量值可能低于鋼格板鍍層的局部厚度或平均厚度值。如果用磁性法在一個鋼格板基本測量面內(nèi)進行了足夠次數(shù)的測量，測得的局部厚度值趨近于用稱量法測得的值。

3）橫截面顯微鏡法：

是破壞性測試方法，而且僅僅代表鋼格板某一點，所以不太適用大件或貴重的常規(guī)檢查，但可觀察某點的近相，按GB/T6462要求進行。

4）陽極溶解庫侖法：

是破壞性試驗方法，按照GB/T4955要求進行。

在上述測試方法中，破壞性測試方法會對熱鍍鋅鋼格板造成損壞，一般情況下應采用非破壞性測試方法，但是若產(chǎn)生爭議，則應采用稱量法仲裁，若鋼格板很小，必須要5件鋼格板主要表面積之和才能達到0.001平米，在每件鋼格板都有適合于磁性法的基本測量面的條件下，可采用磁性法，否則應采用稱量法。

慕源網(wǎng)業(yè)，以誠相待！鋼格板系列產(chǎn)品7*24小時咨詢電話：13166578878！慕源人歡迎您隨時來廠參觀考察！

下一篇：鋼格板開焊現(xiàn)象如何處理?

上一篇：熱鍍鋅鋼格板用于石油管廊通道施工方式

相關產(chǎn)品
