鋼格柵板上開孔的形式及技術要點

在鋼格柵板施工過程中,由于各種原因需要現場切割開孔。比如電廠鍋爐鋼格柵板施工管道開孔。一般情況下，平臺上大于200mm的開孔在生產廠加工制造。小于200mm的開孔在現場安裝時根據具體情況切割。為保證鋼格柵板在現場切割開孔后不降低承載和抗腐蝕能力，鋼格柵板板安裝完畢后美觀整齊，對鋼格柵板管道開孔的技術質量要求詳細的說一下。

主要施工工藝質量要求
1、開孔形式

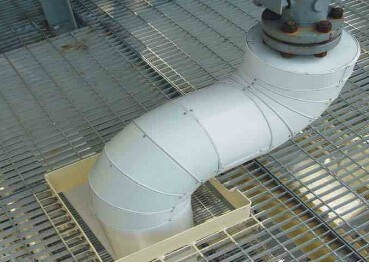

鋼格柵板上開孔形式分兩種：圓形開孔和方形（橢圓）開孔。對于排管原則上采用方形（橢圓）開孔。對于單管可統一為圓形或方形開孔。
2、參考測量
在施工中，實際參考測量圖紙數據直接影響到鋼格板的安裝尺寸是否準確。要求鋼格柵板開孔的基準點和管道安裝的基準點一致，測量管道的實際外徑偏差為正負10毫米

鋼格柵板
1、畫線
根據基準點、圖紙尺寸畫出開孔的具體位置，在畫過程中要考慮到管子的熱膨脹、保溫余量。
2、開孔
鋼格板一般為熱鍍鋅，根據畫線位置用切割機切割鋼格柵板，不可用火焊切割，而且盡量使施工面平整光潔，易于下一步施工。
3、開孔后處理

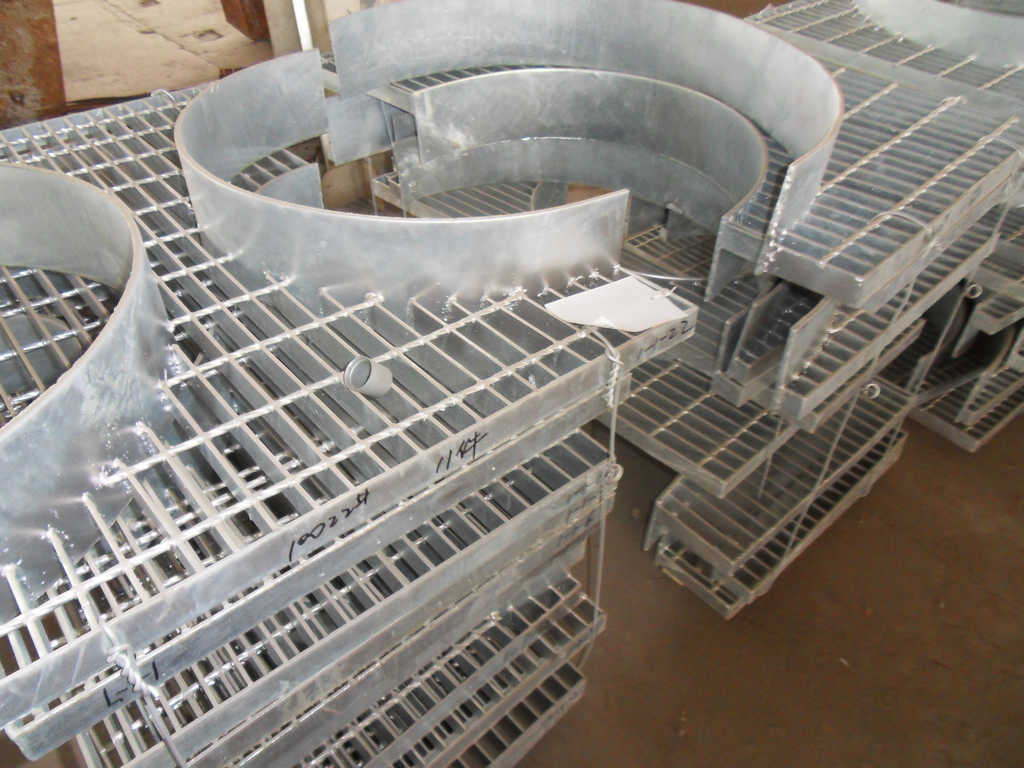

切割后的鋼格柵板內環焊扁鋼，加固格柵板，保證其強度，保持整體工藝美觀。鋼格柵板的開孔邊緣的扁鋼高度應統一一致，且下部與格柵下部平齊。鋼格柵板開孔的邊緣扁鋼接頭處的焊接應圓滑美觀，扁鋼高度應一致，和鋼格板應垂直。在安裝完工后，對鐵銹、殘留焊接飛濺物和影響油漆質量的雜物應予清除。
