熱鍍鋅鋼格板是以其卓越的防腐蝕能力而得到大家的認可的。隨著鋼格板適用范圍的不斷擴大，我們對鋼格板的熱鍍鋅技術(shù)也不斷的推陳出新，以求達到更完美的鋅層，使其防腐蝕效果達到最佳。

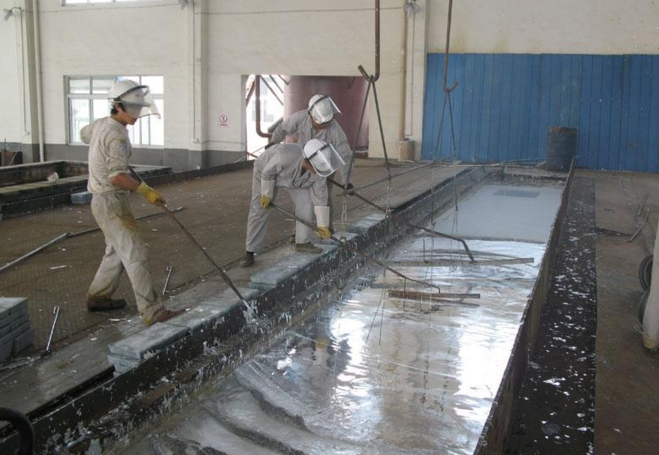

鋼格板熱鍍鋅層形成過程是扁鐵基體與最外面的純鋅層之間形成鐵-鋅合金的過程，鋼格板工件表面在熱鍍鋅時形成鐵-鋅合金層，才使得鐵與純鋅層之間很好結(jié)合，其過程可簡單地敘述為：當鋼格板工件浸入融化的鋅液時，首先在界面上形成鋅 鐵(體心)固熔體。這是鋼格板基體金屬鐵在固體狀態(tài)下溶有鋅原子所形成一種晶體，兩種金屬原子之間是融合，原子之間引力比較小。因此，當鋅在固熔體中達到飽和后，鋅鐵兩種元素原子相互擴散，擴散到(或叫滲入)鐵基體中的鋅原子在基體晶格中遷移逐漸與鐵形成合金，而擴散到熔融的鋅液中的鐵就與鋅形成金屬間化合物FeZn13，沉 入熱鍍鋅鍋底，即為鋅渣。當鋼格板工件從浸鋅液中移出時表面形成純鋅層為六方晶體。其含鐵量不大于0.003%。由此，熱鍍鋅鋼格板完成！

可是如果鋼格板板材的硅含量較高，可加入鋅鎳合金降低上鋅量！也可加入助鍍劑添加劑來使鍍鋅層變得漂亮。在鋼格板熱鍍鋅過程中，如果要使鋼格板表面光亮、鍍層薄，這跟各道工序都有很大關(guān)系，酸洗不到位，助鍍液配方不對，鋅溫高低，人工操作，行車的起吊速度，都有很大關(guān)系的.下面我簡單地分析一下。

什么原因?qū)е洛冧\層厚度減??？

    提高鋼格板熱鍍鋅鋅溫，但要考慮鋅鍋情況，鐵鍋不宜超過480 度，陶瓷鍋可以到530 減少浸鋅時間取出時速度要緩慢，添加鋅鋁合金可以減少鍍層厚度。

    1.放慢鋼格板工件提升速度。

    2.盡量控制鋼格板鍍鋅時間。

    3..適量添加減薄合金。

    熱鍍鋅鋼格板是一個冶金反應(yīng)過程。從微觀角度看，熱浸鍍鋅過程是兩個動態(tài)平衡:熱平衡和鋅鐵交換平衡。當把鋼格板工件浸入 450°左右的熔融鋅液時，常溫下的鋼格板工件吸收鋅液熱量,達到 200°以上時，鋅和鐵的相互作用逐漸明顯，鋅滲入鐵工件表面.隨著鋼格板工件溫度逐漸接近鋅液溫度，工件表面形成含有不同鋅鐵比例的合金層，構(gòu)成鋅鍍層的分層結(jié)構(gòu)。隨著時間延長，鋼格板鍍層中不同的合金層呈現(xiàn)不同的成長速率。從宏觀角度看,上述過程表現(xiàn)為鋼格板工件浸入鋅液,鋅液面出現(xiàn)沸騰,當鋅鐵反應(yīng)逐漸平衡,鋅液面逐漸平靜.鋼格板工件被提出鋅液面,工件溫度逐漸降低至 200以下時,鋅鐵反 應(yīng)停止,鋼格板熱鍍鋅鍍層形成,厚度確定.

   熱鍍鋅鋼格板鍍層厚度要求？

   影響鋅鋼格板鍍層厚度的因素主要有：鋼格板金屬成分，鋼格板的表面粗糙度，鋼格板中的活性元素硅和磷含量及分布狀態(tài),，鋼格板的內(nèi)應(yīng)力，鋼格板工件幾何尺寸等。

鋼格板熱浸鍍鋅工藝現(xiàn)行的國際和中國熱鍍鋅標準都根據(jù)板材厚度劃分區(qū)段，鋅鍍層平局厚度以及局部厚度應(yīng)達到相應(yīng)厚度，以確定鋅鍍層的防腐蝕性能。厚度不同的鋼格板工件，達成熱平衡和鋅鐵交換平衡 所需的時間不同，形成的鍍層厚度也不同。標準中的鍍層平均厚度是基于上述鍍鋅機理的工業(yè)生產(chǎn)經(jīng)驗值，局部厚度是考慮到鋅鍍層厚度分布的不均勻性以及對鍍層防腐蝕性要求所需要的經(jīng)驗值。

因此,ISO標準，美國ASTM標準，日本 JIS 標準和中國標準在鋅鍍層厚度要求上略有不同，大同小異。依據(jù)中華人民共和國熱鍍鋅標準GB/B 13912-2002中的規(guī)定。熱鍍鋅鋼格板產(chǎn)品的上鋅量標準為以下數(shù)據(jù)：熱鍍鋅鋼格板的厚度大于或等于6mm的，熱鍍鋅鋼格板上鋅量平均厚度應(yīng)大于85微米，局部厚度應(yīng)大于70微米。熱鍍鋅鋼格板的厚度小于6mm大于3mm的，熱鍍鋅鋼格板上鋅量平均厚度應(yīng)大于70微米，局部厚度應(yīng)大于55微米。 熱鍍鋅鋼格板的厚度小于3mm大于1.5mm的，熱鍍鋅鋼格板上鋅量平均厚度應(yīng)大于55微米，局部應(yīng)大于45微米。

熱鍍鋅鋼格板鍍層厚度的作用和影響？

    鋼格板熱鍍鋅鍍層的厚度決定了鋼格板的防腐蝕性能。用戶可以選擇高于或低于標準的鋅鍍層厚度.對于表面光滑的 3mm 以下薄鋼格板，工業(yè)生產(chǎn)中得到較厚的鍍層是困難的，另 外，與鋼格板板材厚度不相稱的鋅鍍層厚度會影響鍍層與基材的結(jié)合力以及鍍層外觀質(zhì)量。過厚的鍍層會造成鍍層外觀粗糙，易剝落，鋼格板鍍件經(jīng)不起搬運和安裝過程中的碰撞。鋼格板原材料中如果存在較多的活性元素硅和磷，工業(yè)生產(chǎn)中得到較薄的鍍層也十分困難，這是由于鋼中的硅含量影響鋅鐵間的合金層生長方式，會使ζ 相鋅鐵合金層迅速生長并將ζ 向鍍層表面，致使鍍層表面粗糙無光，形成附著力差的灰暗鍍層。

   因此，如上述討論結(jié)果，鋼格板鍍鋅層的生長存在不確定性，實際生產(chǎn)中要取得某一范圍的鍍層厚度常常是困難的，鋼格板熱鍍鋅標準中規(guī)定的厚度是大量實驗后產(chǎn)生的經(jīng)驗值，照顧到了各種因素和要求，較為合理。、

    相信隨著熱鍍鋅鋼格板工藝更新?lián)Q代，我們能夠更好的提供合格的鋼格板制品。能夠使得我們的鋼格板制品更加的耐用，使客戶利益最大化。一個行業(yè)的發(fā)展必定是品質(zhì)的競爭，我們相信，好的技術(shù)能夠助力熱鍍鋅鋼格板行業(yè)的發(fā)展！

相關(guān)推薦：
鋼格板
鍍鋅鋼格板
