鍍鋅鋼格板產(chǎn)生白銹的原因和處理措施

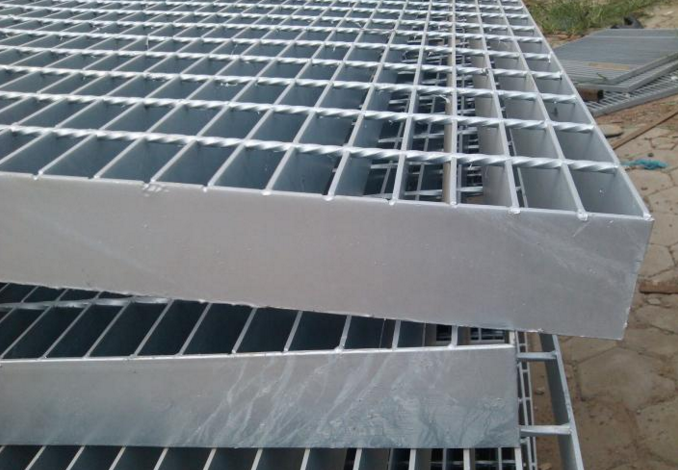

依據(jù)中華人民共和國熱鍍鋅標準GB/B 13912-2002中的規(guī)定。熱鍍鋅鋼格板產(chǎn)品的上鋅量標準為以下數(shù)據(jù)：熱鍍鋅鋼格板的厚度大于或等于6mm的，鍍鋅鋼格板上鋅量平均厚度應大于85微米，局部厚度應大于70微米。熱鍍鋅鋼格板的厚度小于6mm大于3mm的，熱鍍鋅鋼格板上鋅量平均厚度應大于70微米，局部厚度應大于55微米。熱鍍鋅鋼格板的厚度小于3mm大于1.5mm的，熱鍍鋅鋼格板上鋅量平均厚度應大于55微米，局部應大于45微米。

熱鍍鋅層表面若粘附一層凝結水，與氧氣、二氧化碳、碳化氫、二氧化硫、煙灰、塵土以及其它的化學氣體作用后，變成了一種具有腐蝕性的水溶液而附著于鍍鋅層表面，形成一種電解液，這種電解液與化學穩(wěn)定性較差的鋅層發(fā)生了電化學腐蝕，從而產(chǎn)生的粉末狀腐蝕產(chǎn)物，稱為白銹。那么什么樣的環(huán)境容易產(chǎn)生白繡吶？

1、室內空氣濕度高。

2、鍍鋅鋼格板在加工后鋼卷溫度過高，造成表面上冷凝有一層水膜，當空氣中水分含量達到60%時或在85~95%范圍內，以及PH<6，其腐蝕反應較為劇烈。當水溫度高達70℃左右時，其對鋅層腐蝕速度最快。

3、被酸性氣體或液體腐蝕。

4、成品包裝時未及時進行干燥處理而入庫；。

鍍鋅無疑是我們現(xiàn)在公認的鋼格板防腐防銹最好的表面處理方法，但是如果我們沒有好好的對待鍍鋅鋼格板，他還是會生白繡的。所以我們要做好一些必要的措施來防止他生白銹。我們主要要從鋼格板的生產(chǎn)、廠家的儲存、用戶的儲存及維護三個環(huán)節(jié)把關。

第一、鍍鋅鋼格板生產(chǎn)時實施表面處理。

1.涂油:在鍍鋅鋼板上涂油，防止空氣與鋅直接觸之方法。對于結露與水浸濕，有較強之防銹效果。但如用戶要實施涂漆前必須將鋼板表面的油擦掉。

2.磷酸鹽處理：若鍍鋅鋼格板將作為涂漆用途，則可施予磷酸鹽皮膜處理。磷酸鹽會牢固地附著在鍍鋅面上，表面形成疏松多孔狀，可提供涂料良好的立足點，而獲得強固附著效果。用戶方面，只要施予簡單脫脂，即可以涂漆。

3.鉻酸處理：把鍍鋅鋼格板浸入鉻酸系之溶液中，使鋅層表面形成活性低之薄膜方法。此種鉻酸皮膜即使稍被碰傷，傷口附近之鉻酸鹽會在水中溶化匯集到傷口部位，再次形成新膜。由于具有此種自行恢復保護(Self-heal)性質，可以有效地防止白銹。

第二、鋼格板廠家生產(chǎn)后儲存管理

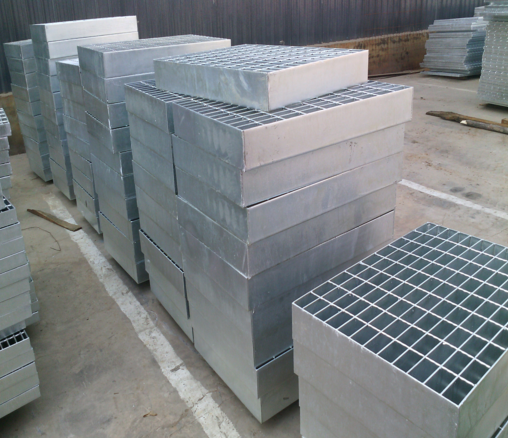

鍍鋅鋼格板廠家生產(chǎn)后將鍍鋅鋼格板制品儲放在通風良好的地方。在濕度高，以及冷暖差別大的季節(jié)里使用干燥機或干燥爐以防止發(fā)生結露。所以各位如果需要用到鋼格板廠家來儲存的話一定要考慮到倉庫儲存條件。

第三、鋼格板用戶儲存管理

用戶在儲放鍍鋅鋼格板須特別注意:

1.儲放在通風良好之處，冷暖溫差大，易發(fā)生結露之處須避開。

2.如被露水或水浸濕要迅速干燥，也可以把包裝拆開，以利風扇等之進行送風。

3.注意不要被水浸濕。

基本上只要做到以上幾點，鍍鋅鋼格板就不會在產(chǎn)生白銹了。也請廣大用戶在采購鍍鋅鋼格板時認準真正的大廠家才可以購買到真正放心的鋼格板。

在大多數(shù)情況下,白銹并不表明鋅鍍層已嚴重破壞,也并不一定意味著鍍件的使用壽命會減少。發(fā)生白銹后,應將原先密堆的鍍件擺開以使其表面迅速變干,并立即檢查。

當鍍鋅鋼格板表面的白銹較輕微時,應用干布擦去銹跡。因為在潮濕的環(huán)境下,鍍件表面非常輕微的白銹也可能妨礙堿式碳酸鋅腐蝕產(chǎn)物保護膜的形成。

中度到重度的白銹可用硬毛刷來清除,不能用鋼絲刷。在清除白銹后必須檢查產(chǎn)生白銹部位鍍層厚度,以確保留有足夠的鍍鋅層保護鋼基。

在存放很久的有白銹的鍍鋅鋼格板上,典型的白色和灰色的腐蝕產(chǎn)物可能會變黑。當這種情況出現(xiàn)時，就說明大量的鍍鋅層已經(jīng)被腐蝕,使用壽命會降低。在極端的情況下,由于在惡劣的環(huán)境中長期存放,形成了嚴重的白色沉積物或紅銹,它已損害鍍件的使用壽命,就必須重鍍或按相關標準規(guī)定的方法做局部修補。

相關推薦：
