廠家講解鋼格板常見焊接符號
鋼格板是將扁鋼、扭絞方鋼等原材料經過一定的排列后焊接而成的。鋼格板的焊接分為機器壓焊和手工焊接兩種，雖然現在機器壓焊已經成為鋼格板的主流生產方式，但是有些特殊焊接要求的鋼格板，鋼格板壓焊機是無法完成的。例如：插接型鋼格板、穿插型鋼格板、滿焊型鋼格板、花式鋼格板、異形鋼格板等等。而我們收到的鋼格板圖紙中，還有很多需要根據客戶的焊接要求來制作，這樣我們就需要對焊接符號有一些了解。下面我們就整理常見的焊接符號，以供大家了解。
1、焊縫標注方法

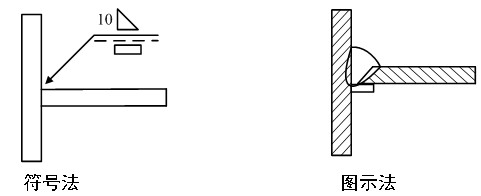

圖樣上焊縫有兩種表示方法，即符號法和圖示法。
焊縫標注以符號標注法為主，在必要時允許輔以圖示法。比如用連續或斷續的粗線表示連續或斷續焊縫；在需要時繪制焊縫局部剖視圖或放大圖表示焊縫剖面形狀；用細實線繪制焊前坡口形狀等等。
符號標注法：通過焊縫符號和指引線表明焊縫形式的標注方法。
2、符號標注法的要素
焊縫符號標注中有許多要素，其中焊縫基本符號和指引線構成了焊縫的基本要素，屬于必須標注的內容。
除焊縫基本要素外，在必要時還應加注其他輔助要素，如輔助符號、補充符號、焊縫尺寸符號及焊接工藝等內容。
3、焊縫符號及其標注
（1）焊縫基本符號是表示焊縫橫斷面形狀的符號，共有13個(詳見GB/324-88)，例如：
（2）輔助符號是表示焊縫表面形狀特征的符號。不需要確切地說明焊縫的表面形狀時可以不加注輔助符號。輔助符號配
置在基本符號固定位置。輔助符號有3個。
（3）補充符號是為了補充說明焊縫的某些特征而采用的符號，一共有5個。
（4）特殊符號是為了滿足某些特殊情況而規定的焊縫符號，共有4個。
4、指引線及其標注
指引線由箭頭線和基準線組成。
（1）箭頭線：
箭頭可指向接頭側和非接頭側；
箭頭線相對焊縫的位置一般沒有特殊要求；
允許箭頭線彎折一次。
（2）基準線
基準線含有實線基準線和虛線基準線。虛線基準線可畫在實線基準線的上方或下方;
焊縫符號標注在實線基準線上說明焊縫在箭頭側，標注在虛線基準線上說明焊縫在非箭頭側;
標注雙面或?qū)ΨQ焊縫時可不加虛線。
5、焊縫尺寸符號及其標注
（1）焊縫標注有必要時可附帶有焊縫尺寸符號及數據。焊縫尺寸符號共有16個（詳見GB/324-88），例如：
（2）焊縫尺寸符號及數據的標注原則(如圖)：
焊縫橫截面上的尺寸標注在基本符號的左側；長度方向的尺寸標在右側；
坡口角度、坡口面角度、根部間隙等尺寸標在基本符號的上側或下側。
相同焊縫數量的符號標在尾部。
在基本符號的右側無任何標注且又無其他說明時，意味著焊縫在工件的整個長度上是連續的；
在基本符號的左側無任何標注且又無其他說明時，表示對接焊縫要完全焊透。
6、焊接方法代號
焊接方法代號參照GB/5185-1985
例：如圖表示對接接頭周圍焊縫。焊條電弧焊(111)在非箭頭側打底，表面齊平；埋弧焊(12)
焊成的V形焊縫在箭頭側，表面也要求齊平。
7、焊接標注說明
（1）坡口尺寸的標注
對一般焊縫，只標注基本符號，不標注坡口尺寸，坡口尺寸由工藝決定；對有強度、氣密性等要求的焊縫或受結構限
定的特殊坡口，應標注坡口尺寸，必要時用圖示法繪制坡口結構圖。
（2）對接焊縫有效厚度S由工藝保證，焊后無法測量，一般不標注。
（3）焊腳尺寸K的大小一般為：3、5、8、10、12、14、20
（4）斷續焊縫的標注如下圖：
n表示焊縫段數；
表示焊縫長度(不計弧坑)；
e表示焊縫間距
（5）常見的焊縫標注錯誤
了解了鋼格板焊接符號，不單單能夠讓我們生產出合格的產品，更能夠幫助客戶采購到真正合格的產品。慕源鋼格板廠生產鋼格板及其制品十余年以來，能夠根據客戶提供圖紙拆分服務，隨時歡迎您來廠參觀考察：石賽13166578878！
